產品名稱：IS型單級單吸臥式離心泵
IS型單級單吸臥式離心泵
水泵廠家
  • 產品簡介
  • 結構圖

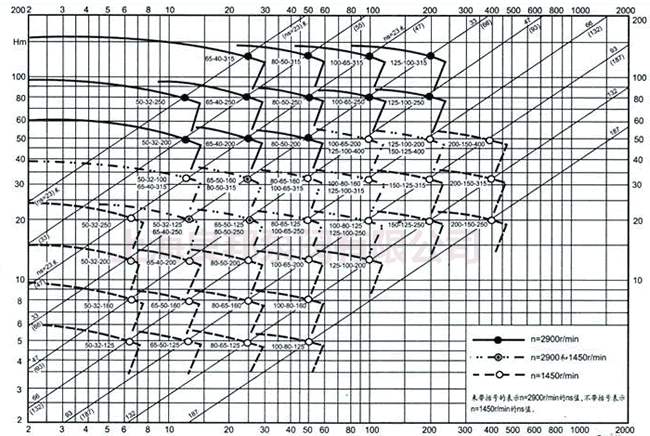

  • 性能曲線圖

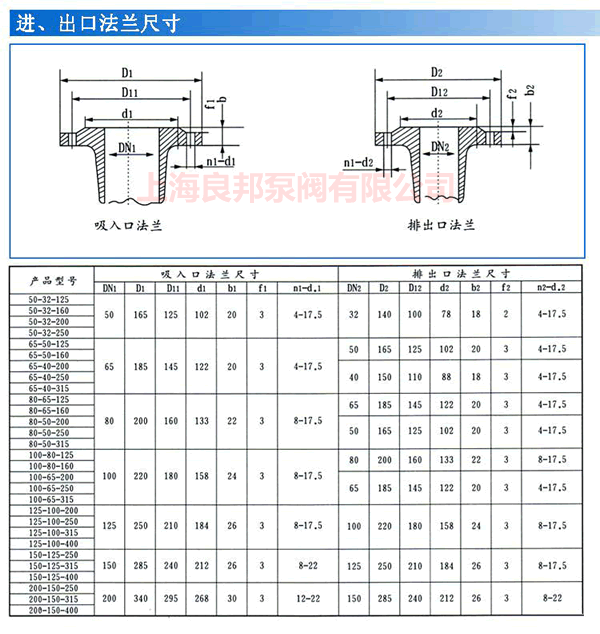

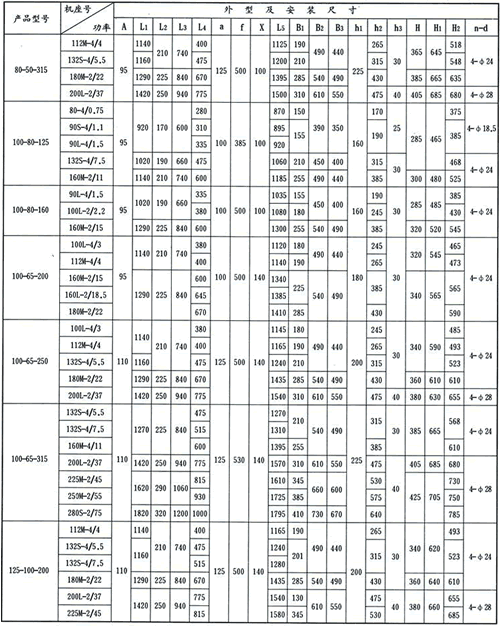

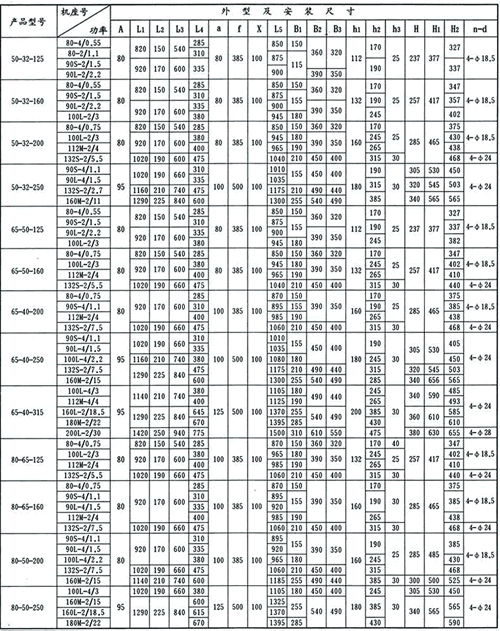

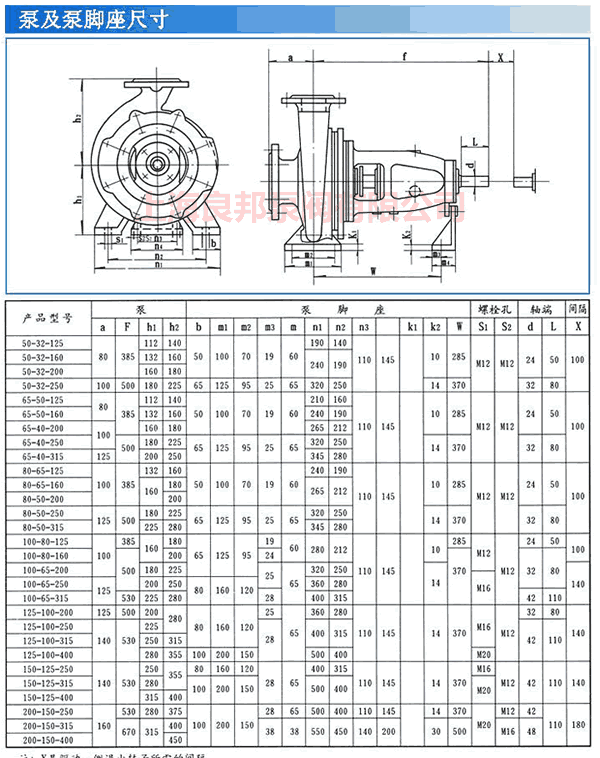

  • 安裝尺寸
 水泵公司
良邦泵閥
IS型單級單吸臥式離心泵
水泵
 水泵公司
產品概述
 上海水泵
上海水泵廠

IS型單級單吸（軸向吸入）離心泵，是全國聯合設計的節能泵，它是BA型、B型及其他單級清水離心泵。全系列水力性能布局合理，用戶選擇范圍寬，檢修方便。本型泵適用于工業和城市給水、排水，也可用于農業排灌及供輸送清水或物理化學性質類似于清水的其他液體之用，溫度不高80℃。


產品特點
 上海水泵
上海水泵廠

1、IS型系根據國際標準ISO2858所規定的性能和尺寸設計的，主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承不見等組成。
2、IS型的泵體和泵蓋部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部分進行檢修。
3、泵的殼體（即泵體和泵蓋）構成泵的工作室。葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支撐著泵的轉子部分，滾動軸承受泵的徑向力和軸向力。
4、為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
5、泵的軸向密封環是由填料壓蓋，填料環和填料等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪吸入口相通，如葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔，將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。
6、為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間準有O型密封圈，以防止沿著配合表面進氣或漏水。
7、泵的傳動方式是通過加長彈性聯軸器與電動機聯接的，泵的旋轉方向，從驅動端看，為順時針方向旋轉。


型號意義
 上海水泵
上海水泵廠

例如：IS80-65-160A
IS-單級單吸清水離心泵
80-吸入口直徑
65-排出口直徑
160-葉輪名義直徑
A-葉輪切割標記



型號
轉速
(r/min)
流量
(m3/h)
揚程
(m)
效率
(%)
電機功率
(kw)
汽蝕余量
(m)
IS50-32-125
2900
12.5
20
51
2.2
2
1450
6.3
5
45
0.55
2
IS50-32-125A
2900
11.3
16.4
50
1.5
2
1450
5.7
4.1
43
0.55
2
IS50-32-160
2900
12.5
32
46
3
2
1450
6.3
8
40
0.55
2
IS50-32-160A
2900
11.3
26.4
44
3
2
1450
5.7
6.6
37.1
0.55
2
IS50-32-200
2900
12.5
50
39
5.5
2
1450
6.3
12.5
33
1.1
2
IS50-32-200A
2900
11.3
41
38
4
2
1450
5.7
10.3
31
0.75
2
IS50-32-250
2900
12.5
80
33
11
2
1450
6.3
20
27
2.2
2
IS50-32-250A
2900
11.7
70
32
11
2
1450
5.9
17.5
25
1.5
2
IS65-50-125
2900
25
20
62
3
2
1450
12.5
5
55
0.55
2
IS65-50-125A
2900
22.7
16.5
61
2.2
2
1450
11.3
4.1
54
0.55
2
IS65-50-160
2900
25
32
57
5.5
2
1450
12.5
8
51
0.75
2
IS65-50-160A
2900
22.7
26.5
56
4
2
1450
11.3
6.6
49.6
0.55
2
IS65-40-200
2900
25
50
52
11
2
1450
12.5
12.5
46
1.5
2
IS50-32-250A
2900
11.7
70
32
11
2
1450
5.9
17.5
25
1.5
2
IS65-50-125
2900
25
20
62
3
2
1450
12.5
5
55
0.55
2
IS65-50-125A
2900
22.7
16.5
61
2.2
2
1450
11.3
4.1
54
0.55
2
IS65-50-160
2900
25
32
57
5.5
2
1450
12.5
8
51
0.75
2
IS65-50-160A
2900
22.7
26.5
56
4
2
1450
11.3
6.6
49.6
0.55
2
IS65-40-200
2900
25
50
52
11
2
1450
12.5
12.5
46
1.5
2
IS65-40-200A
2900
22.7
41
50
7.5
2
1450
11.3
10.3
44
1.1
2
IS65-40-250
2900
25
80
46
15
2
1450
12.5
20
39
3
2
IS65-40-250A
2900
23.4
74.8
45
15
2
1450
11.7
17.5
37.9
2.2
2
IS65-40-315
2900
25
125
39
30
2
1450
12.5
32
33
5.5
2
IS65-40-315A
2900
23.4
109.5
38
30
2
1450
11.7
28
33
4
2
IS80-65-125
2900
50
2, 0
69
5.5
3
1450
25
5
64
0.75
2.5
IS80-65-125A
2900
45.3
16.5
67
4
3
1450
22.7
4.1
62
0.55
2.5
IS80-65-160
2900
50
32
67
11
2.3
1450
25
8
62
1.5
2.3
IS80-65-160A
2900
45.3
26.4
65
7.5
2.3
1450
22.7
6.6
60
1.1
2.3
IS80-50-200
2900
50
50
63
15
2.5
1450
25
12.5
57
2.2
2
IS80-50-200A
2900
45.3
41
61
11
2.5
1450
22.7
10.3
56.1
2.2
2
IS80-50-250
2900
50
80
53
30
2.5
1450
25
20
50
5.5
2
IS80-50-250A
2900
45.3
65.7
52
22
2.5
1450
22.7
16.4
49
3
2
IS80-50-315
2900
50
125
50
45
2.5
1450
25
32
48
7.5
2.5
IS80-50-315A
2900
45.3
102.6
48
37
2.5
1450
22.7
25.7
46
5.5
2.5
IS100-80-125
2900
100
20
73
11
4.2
1450
50
5
69
1.5
3.4
IS100-80-125A
2900
91.8
16.8
71
7.5
4.2
1450
45.9
4.2
67
1.1
3.4
IS100-80-160
2900
100
32
73
15
4.3
1450
50
8
68
2.2
3.4
IS100-80-160A
2900
91
26.5
71
15
4.3
1450
45.5
6.6
67
1.5
3.4
IS100-65-200
2900
100
50
72
22
3.9
1450
50
12.5
68
3
2.5
IS100-65-200A
2900
91
41.5
70
18.5
3.9
1450
45.5
10.3
66
3
2.5
IS100-65-250
2900
100
80
68
37
3.6
1450
50
20
63
5.5
2.5
IS100-65-250A
2900
93.5
70
65
37
3.6
1450
45.5
17.4
61
5.5
2.5
IS100-65-315
2900
100
125
62
75
3.2
1450
50
32
58
11
2
IS100-65-315A
2900
93.5
109
61
75
3.2
1450
46.5
28
56
11
2
IS125-100-200
2900
200
50
77
45
5
1450
100
12.5
73
7.5
2.9
IS125-100-200A
2900
182
41.4
75
37
5
1450
91
10.3
71
5.5
2.9
IS125-100-250
2900
200
80
75
75
4.5
1450
100
20
72
11
2.3
IS125-100-250A
2900
186.5
69.5
73
75
4.5
1450
93
17.4
70
11
2.3
IS125-100-315
2900
200
125
72
110
4.5
1450
100
32
65
22
2.5
IS125-100-315A
2900
186.5
108.7
71
90
4.5
1450
93
27.2
64
15
2.5
IS125-10-400
1450
100
50
55
30
2.5
IS150-125-250
1450
200
20
77
18.5
2.8
IH150-125-250A
1450
182
16.5
75
15
2.8
IS150-125-315
1450
200
32
75
30
2.8
IS150-125-315A
1450
182
25.5
73
22
2.8
IS150-125-315B
1450
165
22
72
18.5
2.8
IS150-125-400
1450
200
50
70
55
2.5
IS150-125-400A
1450
182
41
68
37
2.5
IS150-125-400B
1450
165
34
67
30
2.5
IS200-150-250
1450
400
20
79
37
2.8
IS200-150-250A
1450
363
16.5
79
30
2.8
IS200-150-315
1450
400
32
79
55
3.5
IS200-150-315A
1450
363
25.5
77
45
3.5
IS200-150-400
1450
400
50
78
90
3.5
IS200-150-400A
1450
363
41
76
75
3.5

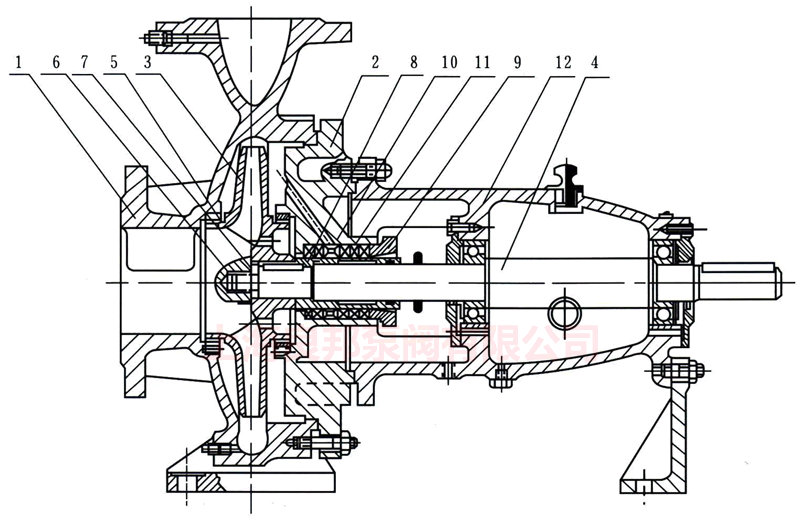

結構圖
   IS、IR型離心泵系根據國家標準ISO2858所規定的性能和尺寸設計的，主要由泵體（1）、泵蓋（2）、葉輪（3）、軸（4）、密封環（5）、軸套及懸架軸承部件（12）等所組成。
   IS、IR型泵的泵體和錄蓋的部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部件，進行檢修。
   泵的殼體（即泵體和泵蓋）?成泵的工作室、葉輪、軸和滾動軸承等為錄的轉子。懸架軸承部件支承著泵的轉子部件，滾動軸承承受泵的徑向力和軸向力。
   為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
   泵的軸向密封環是由填料壓蓋（9），填料環（10），和填料（11)等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，?裝有軟填料的空腔與葉輪吸入口相通，若葉輪入口處液體處于真空狀態，?很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔將泵室內壓力水引至填科環進行密封。離心泵的葉輪如沒有平衡孔， 由于葉輪背面液體壓力大于大氣壓，因而不存在漏汽問?，故可不裝填料環。
  為避免軸?損，在軸通過填料腔的部位裝?軸套保護，軸套與軸之間裝有0形密封困，以防止沿著配合表面進氣或漏水。
  泵的傳動方式是通過加長彈性聯軸器與電動機聯結的。泵的旋轉方向，從驅動端看，為順時針方向旋轉。

1 泵體 2 泵蓋 3 葉輪 4 軸 5 密封環 6 葉輪螺母 7 止動墊圈 8 軸套 9 填料壓蓋 10 填料環 11 填料 12 懸架軸承部件
