產品名稱：DBY型電動隔膜泵

產品簡介
結構圖
安裝尺寸
注意事項
性能參數

DBY型電動隔膜泵

產品概述

DBY型電動隔膜泵由于在隔膜材質上取得了突破性的進展,國際上越來越多的工業化國家采用此種型式的泵,取代部份離心泵、螺桿泵,來應用于石化、陶瓷、冶金等行業,該泵適用于低壓,即出口壓力≤3kgf/cm2的場合。

產品特點

DBY系列電動隔膜泵具有下列特點：

一、不需灌引水，自吸能力達7米以上。

二、通過性能好，直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過。

三、由于隔膜泵將被輸送介質和傳動機械分開，所以介質絕對不會向外泄漏。且泵本身無軸封，使用壽命大大延長。根據不同介質，隔膜分為氯丁橡膠、氟橡膠、丁晴橡膠等，可以滿足不同用戶的要求。

四、泵體介質流經部份，可根據用戶要求，分為鑄鐵、不銹鋼，電機分為普通式和防爆式兩種

產品用途

⑴各種劇毒、易燃、易揮發液體。
⑵各種強酸、強堿、強腐蝕液體。
⑶可輸送較高溫度的介質150℃。
⑷作為各種壓濾機前級送壓裝置。
⑸熱水回收及循環。
⑹油罐車、油庫、油品裝卸。
⑺泵吸泡菜果醬、土豆泥、巧克力等。
⑻泵吸油漆、樹膠、顏料粘合劑。
⑼各種瓷器軸漿水泥灌漿灰漿泥漿。
⑽各種橡膠漿乳膠、有機溶劑、填料。
⑾用泵為油輪駁船清倉吸取倉內污水及剩油。
⑿啤酒花及發酵粉稀漿、糖漿、糖密。
⒀泵吸礦井、坑道、隧道、下水道中污水、沉淀物。
⒁各種特殊介質的吸送。

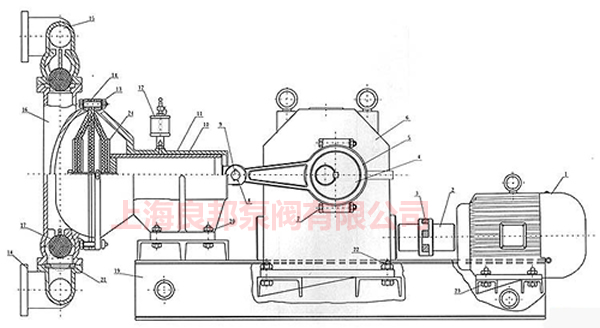

主要零件名稱及材質

編號	名稱	材質	數量
1	電機		1
2	聯軸器	HT200	2
3	六角彈性塊	氯丁橡膠	1
4	偏心輪	HT250	2
5	連桿	ZG	2
6	減速箱		1
7	螺栓	Q235-A	4
8	開口銷	Q235-A	2
9	活塞銷	A3	2
10	活塞	無縫管兩端焊接	2
11	缸套	HT200	2
12	油杯		2
13	螺栓	Q235-A	16
14	隔膜	丁晴橡膠氯丁橡膠	4
15	出水管	鋁合金	1
		鑄鐵
		不銹鋼
		襯膠
16	泵體	鋁合金	2
		鑄鐵
		不銹鋼
		襯膠
17	閥球	不銹鋼	4
18	進水管	鋁合金	1
		鑄鐵
		不銹鋼
		襯膠
19	底座	HT200 槽鋼	1
20	螺栓	Q235-A	8
21	閥口座	氯丁橡膠丁晴橡膠	4
22	螺栓	Q235-A	4
23	螺栓	Q235-A	4
24	壓板	A3	4

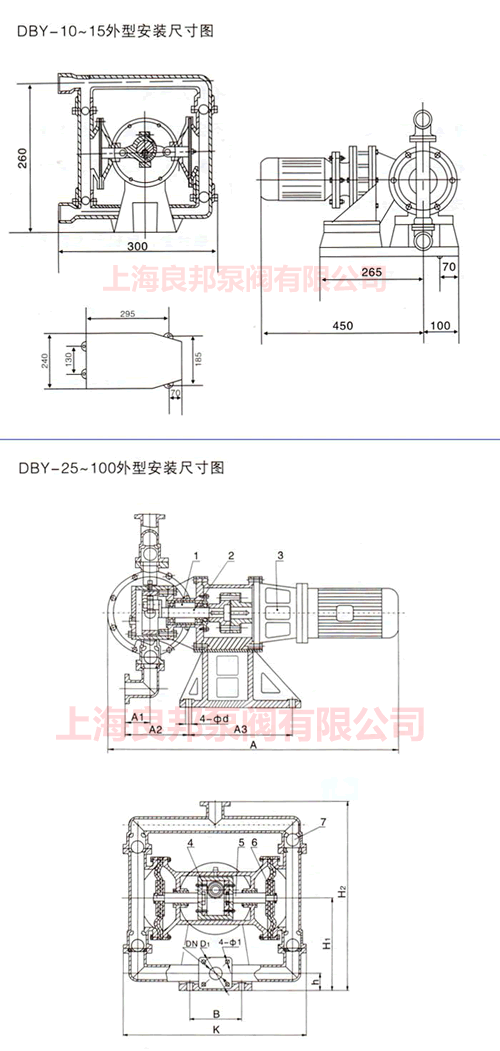

型號 A A1 A2 A3 B K DN D1 Φ1 Φd h H1 H2

DBY-25 900 75 160 300 180 550 25 75 11 17.5 110 315 620

DBY-40 900 75 160 300 180 550 40 100 14 17.5 110 315 620

DBY-50 960 140 250 370 240 550 50 110 14 17.5 85 360 820

DBY-65 960 140 250 370 240 550 65 130 14 17.5 85 360 820

DBY-80 900 110 0 700 390 800 80 150 17.5 17.5 130 470 980

DBY-100 900 110 0 700 390 800 100 150 17.5 17.5 130 470 980

正確選用隔膜泵

本隔膜泵的主要部件是隔膜.正確選用隔膜可以達到事半功倍的目的，用戶訂貨時須注明輸送介質的性質，以便出廠時配備不同隔膜，一般隔膜有下列幾種：
1.丁晴隔膜；主要用于耐油場合。
2.氯丁橡膠5031#本單位特制，主要用于耐丙酮及各種酸類、堿類。
3.氟橡膠6021#本單位特制，主要用于高溫150℃：，耐甲笨耐腐蝕。但價格比其它隔膜高。
4.食品橡膠，專用于食品飲料的輸送。

注意事項

1.泵出口嚴禁安裝閥門，如必需裝閥門；要在出口安裝安全閥門，工作壓力不得超過4公斤，以免造成損失。
2.應及時加油，保持潤滑系統正常運轉。
3.泵在使用中環境溫度應小于40℃、電機溫度不得超過75℃。
4.被輸送的介質及其溫度應在泵材允許范圍內。
5.對于輸送液體為易沉淀結晶的介質時，使用后應及時清洗排凈泵內積物，以免再開時損壞。

型號	流量 (m³/h)	吸程 (m)	揚程 (m)	轉速 (r/min)	電機功率	使用溫度		泵進出口尺寸	重量 (kg)
型號	流量 (m³/h)	吸程 (m)	揚程 (m)	轉速 (r/min)	電機功率	鑄鐵	不銹鋼	泵進出口尺寸	重量 (kg)
DBY-10	0.5	3	30	1450	0.55	90	150	3/8 絲扣	50
DBY-15	0.75	3	30	1450	0.55	90	150	1/2絲扣	50
DBY-25	3.5	4	30	1450	0.55	90	150	1 絲扣	170
DBY-40	4.5	4	30	1450	2.2	90	150	1/2絲扣	180
DBY-50	6.5	4.5	30	1450	4	90	150	50mm法蘭	400
DBY-65	8	4.5	30	1450	4	90	150	65mm法蘭	400
DBY-80	16	5	30	1450	5.5	90	150	80mm法蘭	610
DBY-100	20	5	30	1450	5.5	90	150	100mm法蘭	610
